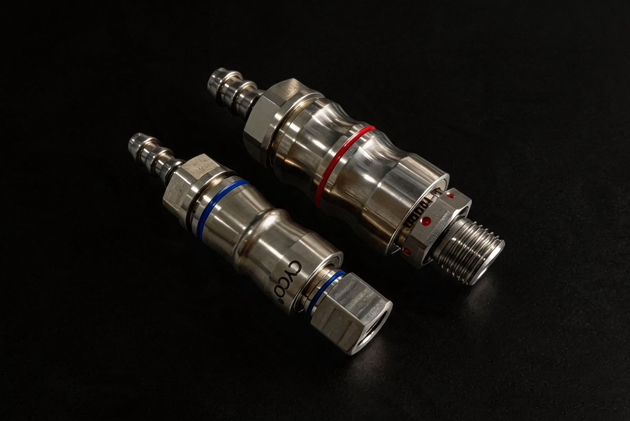

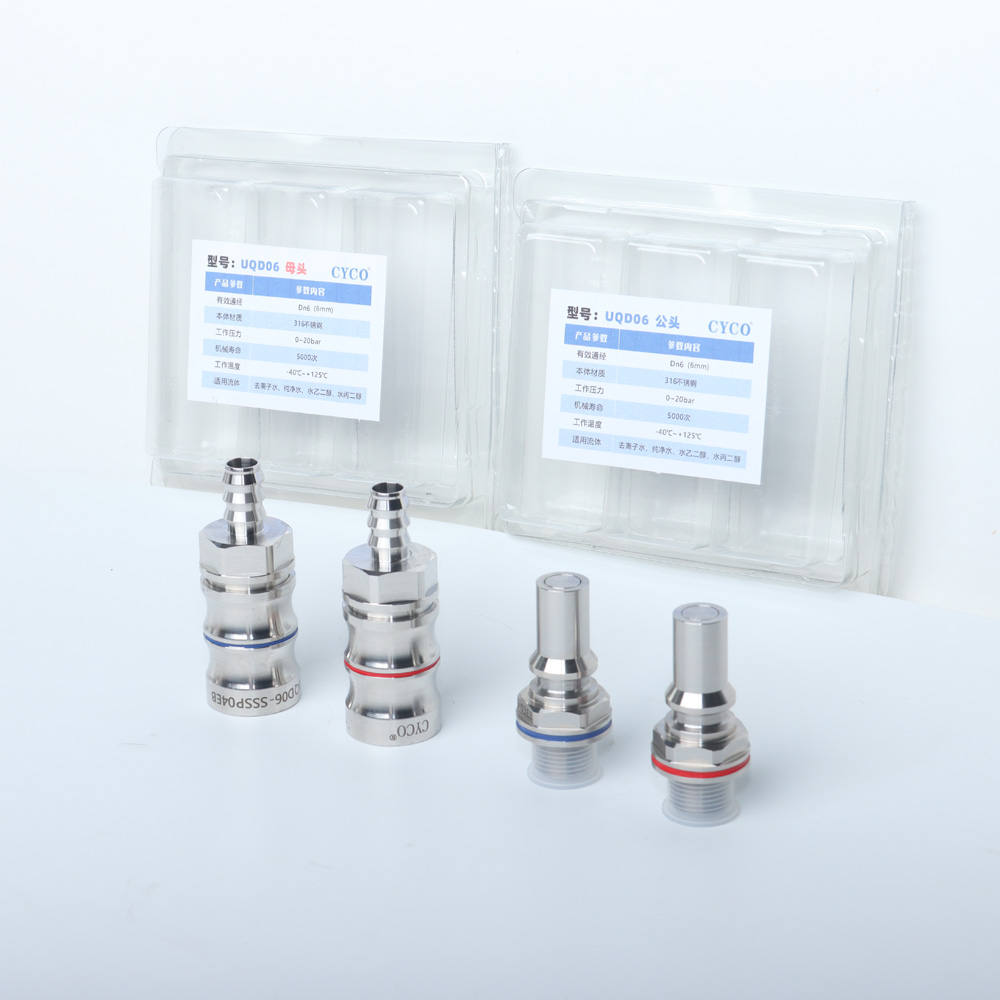

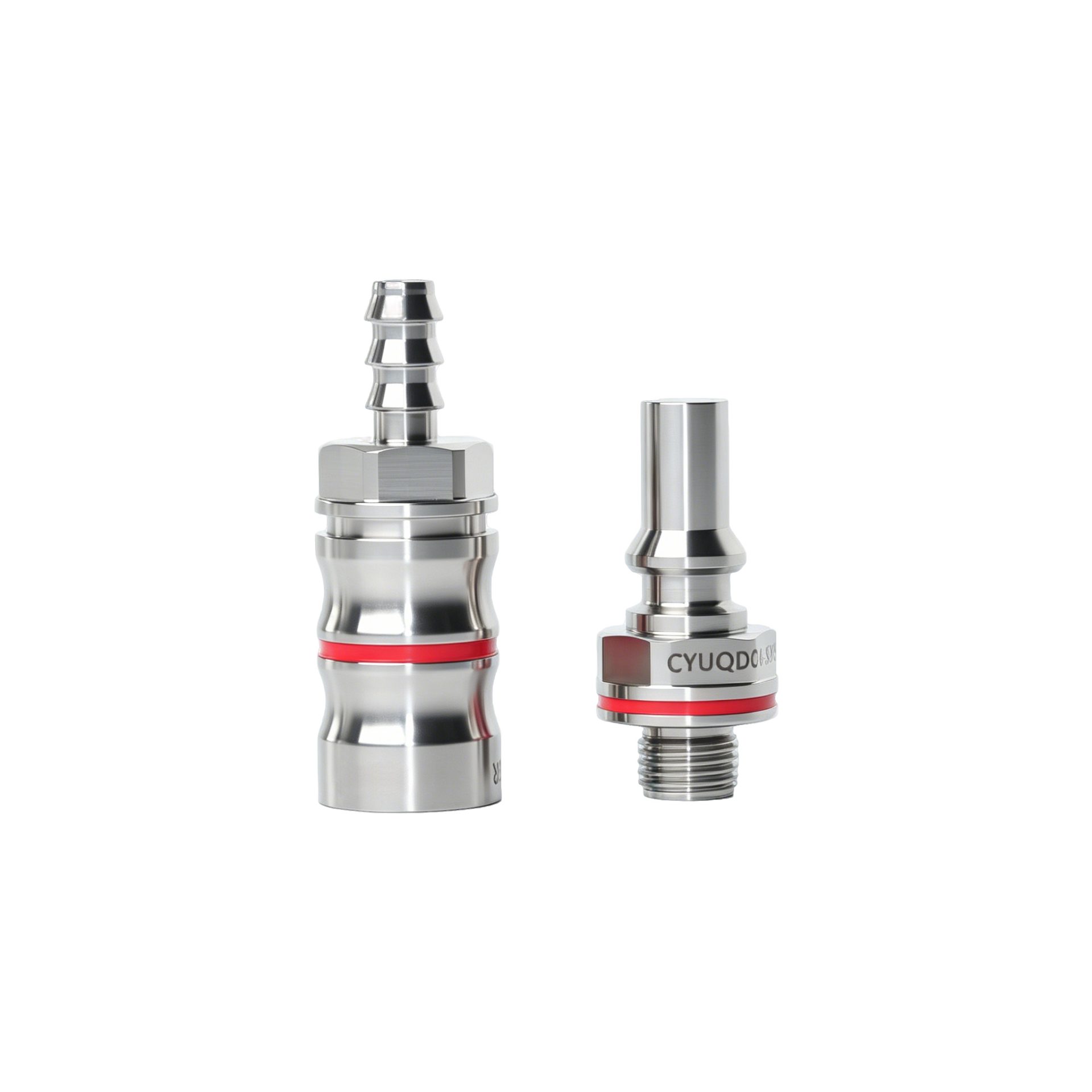

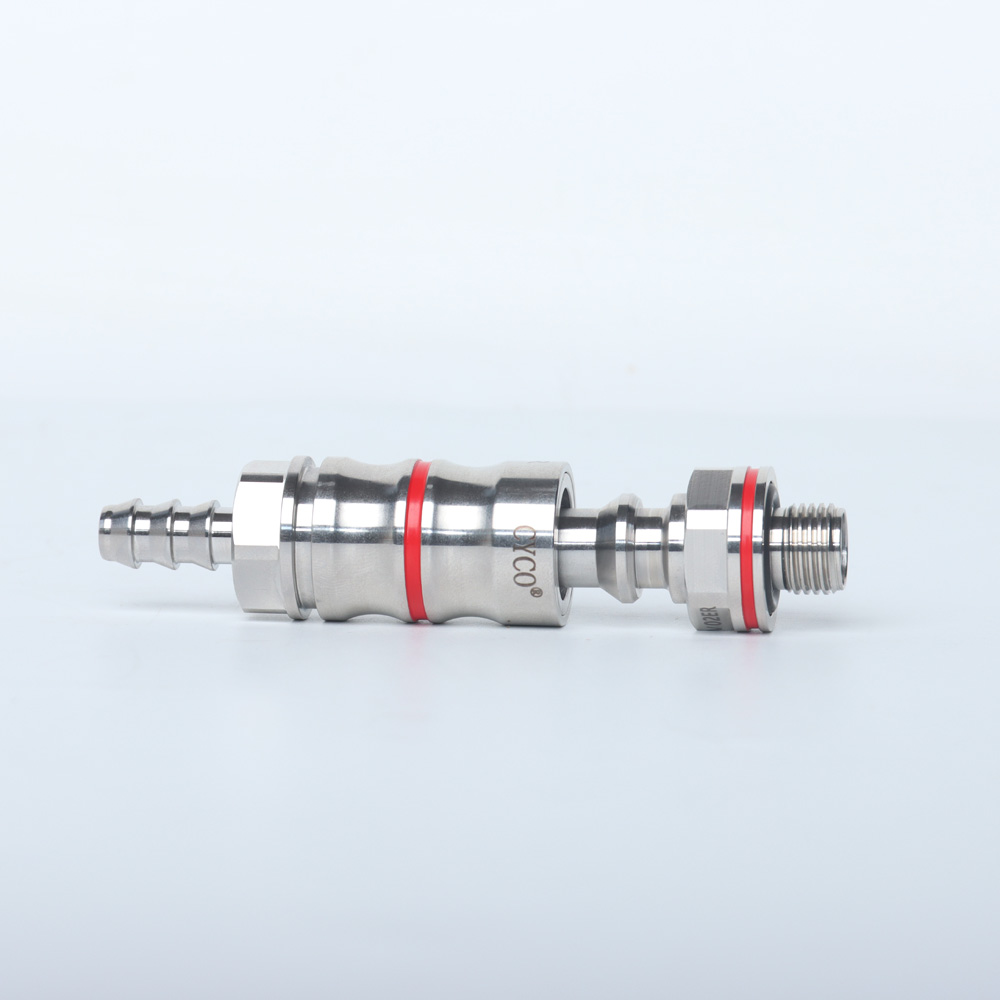

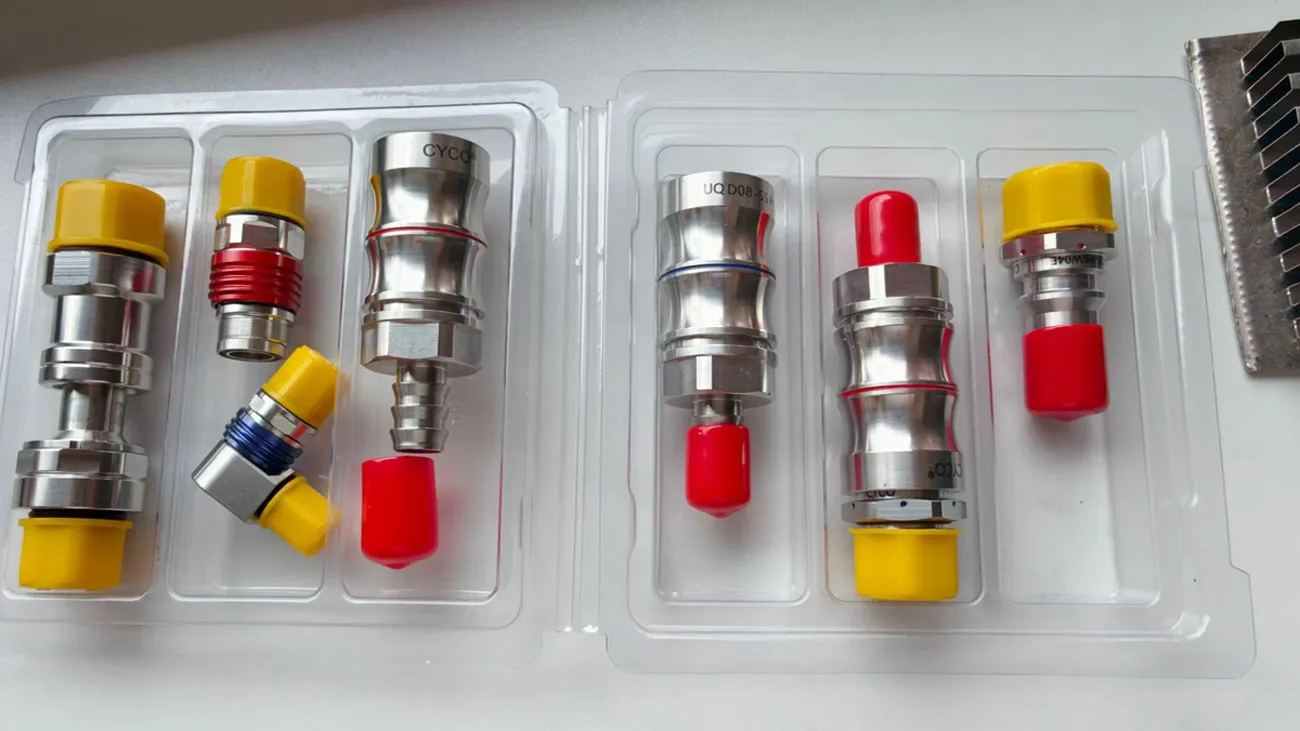

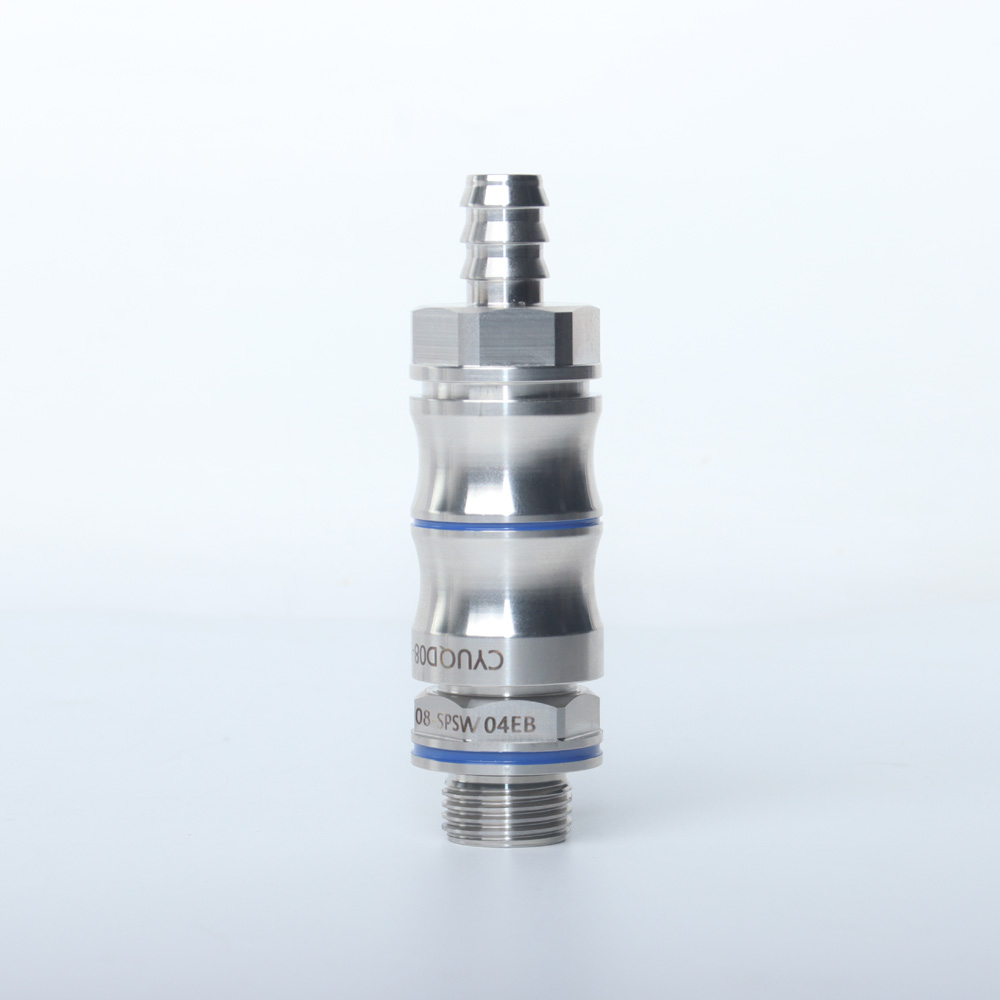

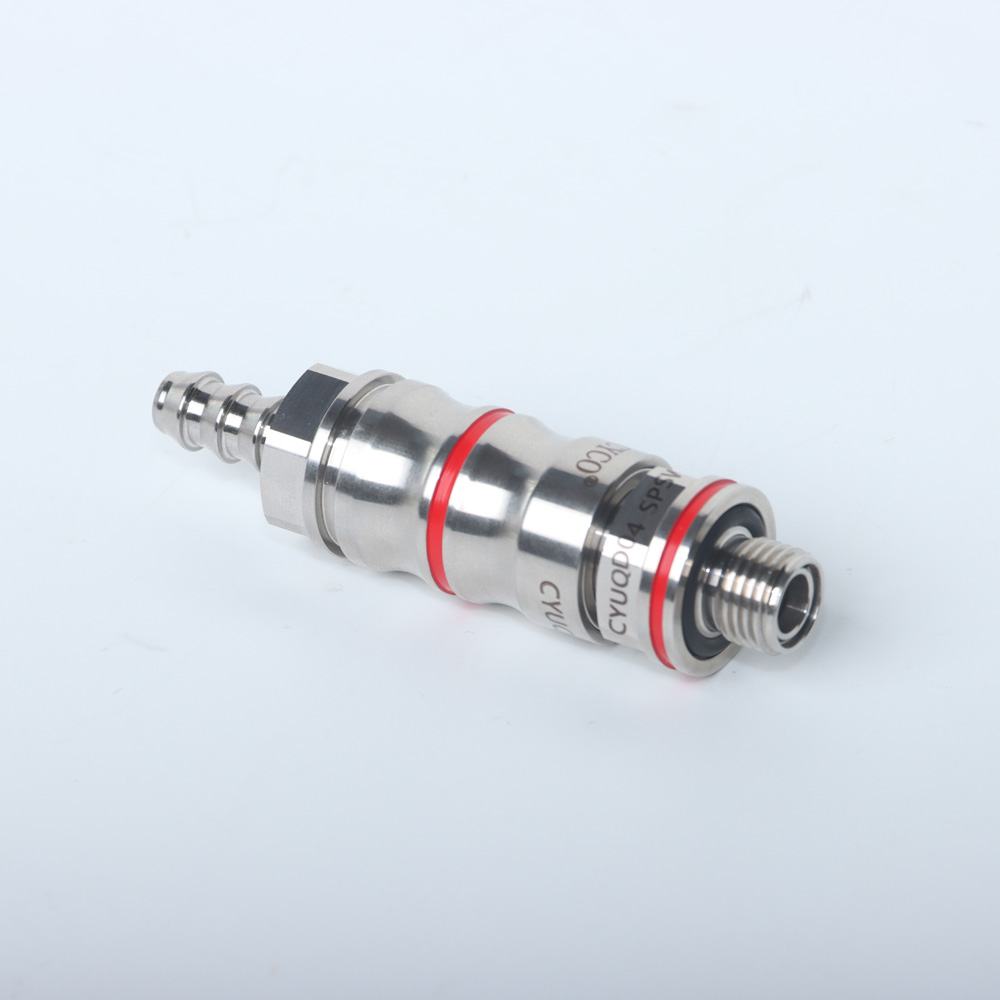

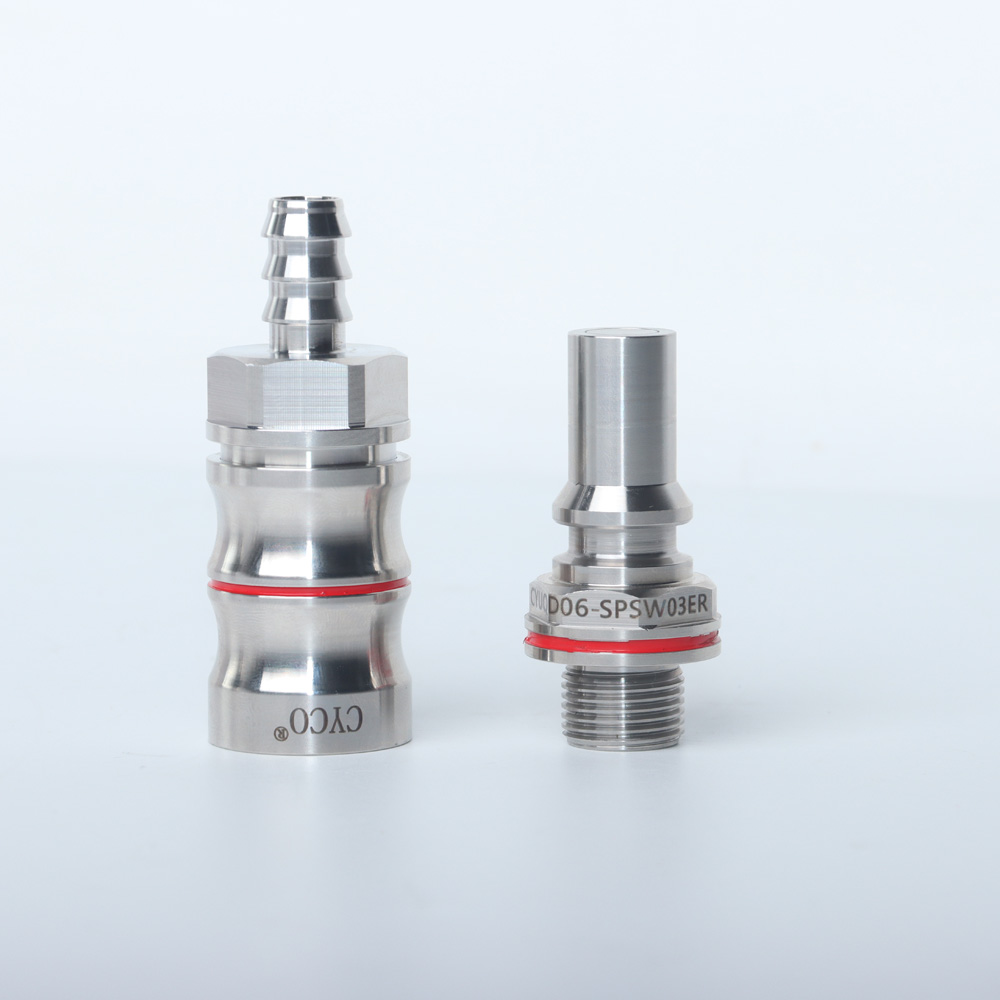

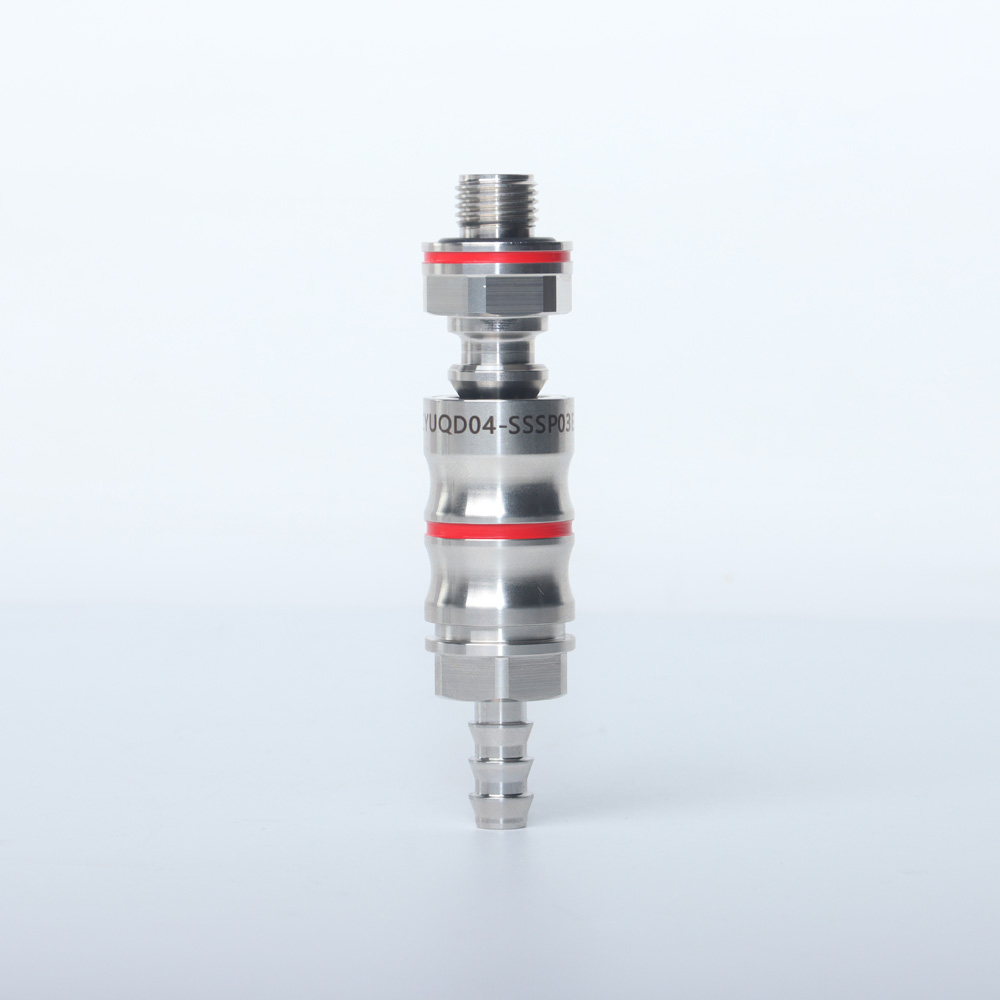

UQD结构特点
UQD 系列快速连接接头专为高频应用而设计。其设计紧凑且精巧，插拔阻力极低。在确保连接稳定的同时，还能显著减轻操作人员的体力负担。
接头在插合、断开状态无滴漏、安全可靠
接头采用钢珠锁紧设计，坚固可靠
结构紧凑，推入即刻锁紧，操作方便
壳体材料和镀层具有较强耐腐蚀能力
多种接口可供客户选择
UQD系列快速接头是一种高性能、易于使用的连接器，专为流体传输应用中的快速安全连接而设计。它具有坚固的锁定机制、耐用的材料和出色的密封能力，可确保在苛刻的环境中无泄漏运行。非常适合制造业、汽车业和化学加工等行业。
| 有效通经 | DN2~8 |
|---|---|
| 本体材质 | 316不锈钢 |
| 工作压力 | 0~20bar |
| 机械寿命 | 5000次 |
| 工作温度 | -40℃~+125℃ |
| 适用流体 | 去离子水, 水丙二醇, 水乙二醇, 纯净水 |
UQD 系列快速连接接头专为高频应用而设计。其设计紧凑且精巧，插拔阻力极低。在确保连接稳定的同时，还能显著减轻操作人员的体力负担。
接头在插合、断开状态无滴漏、安全可靠
接头采用钢珠锁紧设计，坚固可靠
结构紧凑，推入即刻锁紧，操作方便
壳体材料和镀层具有较强耐腐蚀能力
多种接口可供客户选择
| UQD系列快速接头 | |||||
|---|---|---|---|---|---|
| 产品型号 | 公称尺寸 | 等效通径 | 额定流量 | Cv | |
| (in) | (mm) | (ipm) | (gpm) | – | |
| UQD02 | 1/8″ | 3 | 2.37 | 0.6 | 0.3 |
| UQD04 | 1/4″ | 5 | 9.50 | 2.5 | 1.16 |
| UQD06 | 3/8″ | 7 | 12.72 | 3 | 2.17 |
| UQD08 | 1/2″ | 10 | 23.56 | 6.2 | 3.85 |
| UQD系列快速接头 | |||||
|---|---|---|---|---|---|
| 产品型号 | 单位 | UQD02 | UQD04 | UQD06 | UQD08 |
| 最大插合力 | (N) | 40 | 50 | 75 | 95 |
| (ibf) | 9.00 | 11.24 | 16.86 | 21.36 | |
| 最大拔脱力 | (N) | 20 | 20 | 20 | 20 |
| (ibf) | 4.5 | 4.5 | 4.5 | 4.5 | |
| 最小爆破压力 | (bar) | 60 | 60 | 60 | 60 |
| (psi) | 870 | 870 | 870 | 870 | |
| 最大工作压力 | (bar) | 22.5 | 22.5 | 22.5 | 22.5 |
| (psi) | 326 | 326 | 326 | 326 | |
| 机械寿命 | (cycles) | 5000 | 5000 | 5000 | 5000 |
| 泄漏量 | cc.max | 0.01 | 0.015 | 0.02 | 0.04 |
| 泄漏率 | pa.m³/s | 1×10-6 | 1×10-6 | 1×10-6 | 1×10-6 |
| UQD系列-插头尺寸 | |||||||
|---|---|---|---|---|---|---|---|
| 产品型号 | 产品编号 | 末端接口螺纹 | Ø | L1 | L2 | H/六方对边 | L |
| UQD02 | CYUQD02-SPSW01ER | G1/8-28 | 15.5 | 27 | 10 | 14 | 46.4 |
| CYUQD02-SPSW01EB | |||||||
| UQD04 | CYUQD04-SPSW02ER | G1/4-19 | 19 | 35.5 | 11 | 17 | 53 |
| CYUQD04-SPSW02EB | |||||||
| UQD06 | CYUQD06-SPSW03ER | G3/8-19 | 24 | 33.5 | 13 | 22 | 59 |
| CYUQD06-SPSW03EB | |||||||
| UQD08 | CYUQD08-SPSW04ER | G1/2-14 | 30 | 42.9 | 15 | 27 | 62 |
| CYUQD08-SPSW04EB | |||||||
| UQD系列-插座尺寸 | ||||||
|---|---|---|---|---|---|---|
| 产品型号 | 产品编号 | 末端接口螺纹 | Ø | L1 | L2 | H/六方对边 |
| UQD02 | CYUQD02-SSSW01ER | 6.5X10 | 18 | 40.4 | 20 | 16 |
| CYUQD02-SSSW01EB | ||||||
| UQD04 | CYUQD04-SSSW02ER | 8X12 | 23 | 45.7 | 20 | 20 |
| CYUQD04-SSSW02EB | ||||||
| UQD06 | CYUQD06-SSSW03ER | 10X14 | 27 | 51.7 | 20 | 24 |
| CYUQD06-SSSW03EB | ||||||
| UQD08 | CYUQD08-SSSW04ER | 12X16 | 30 | 54.9 | 20 | 27 |
| CYUQD08-SSSW04EB | ||||||
