液冷接头特点：
液冷系统的核心组件
液冷系统中不可或缺的关键部件，用于实现冷却液管路的快速连接与断开，是系统运行的基础。
核心痛点：快速维护
支持带压插拔，无需停机即可维护设备，极大缩短MTTR（平均修复时间），保障算力持续在线。
核心痛点：安全保障
双重密封结构设计，确保连接过程中的绝对密封性，有效防止冷却液泄漏，保护昂贵的核心电子设备。

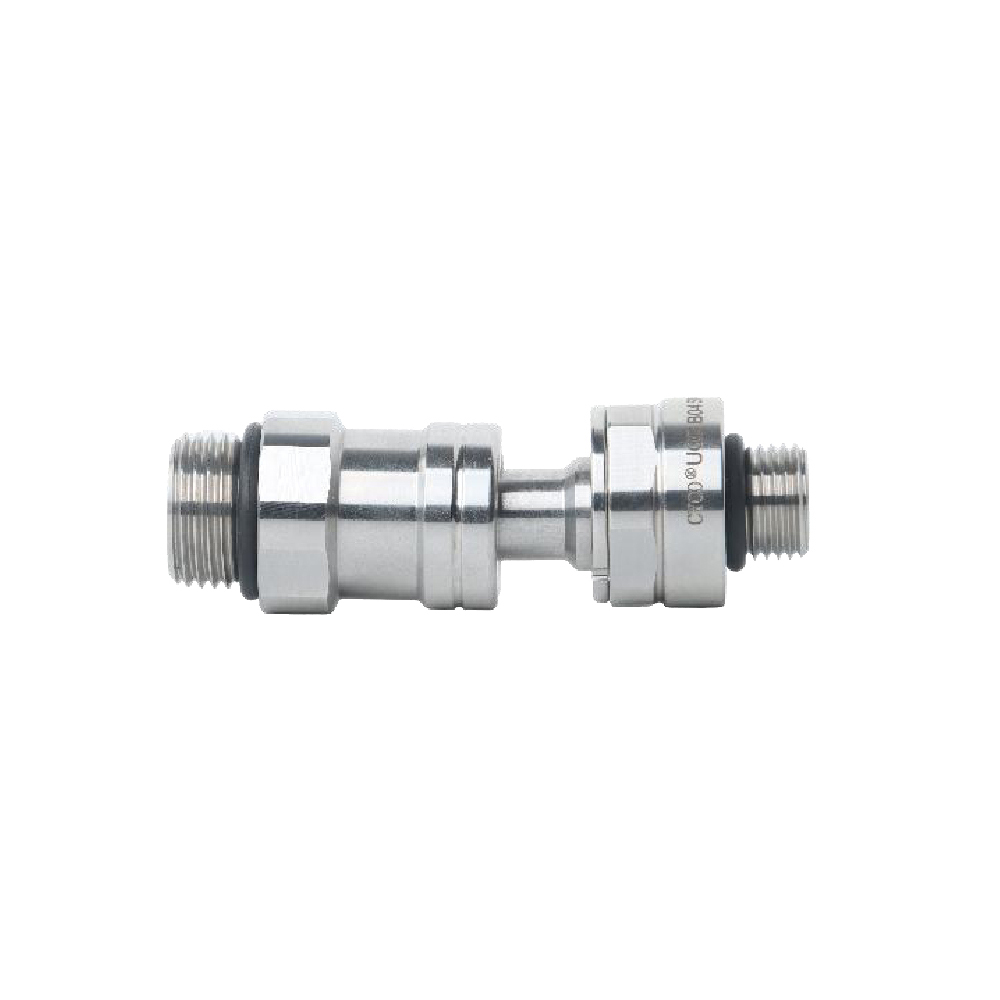

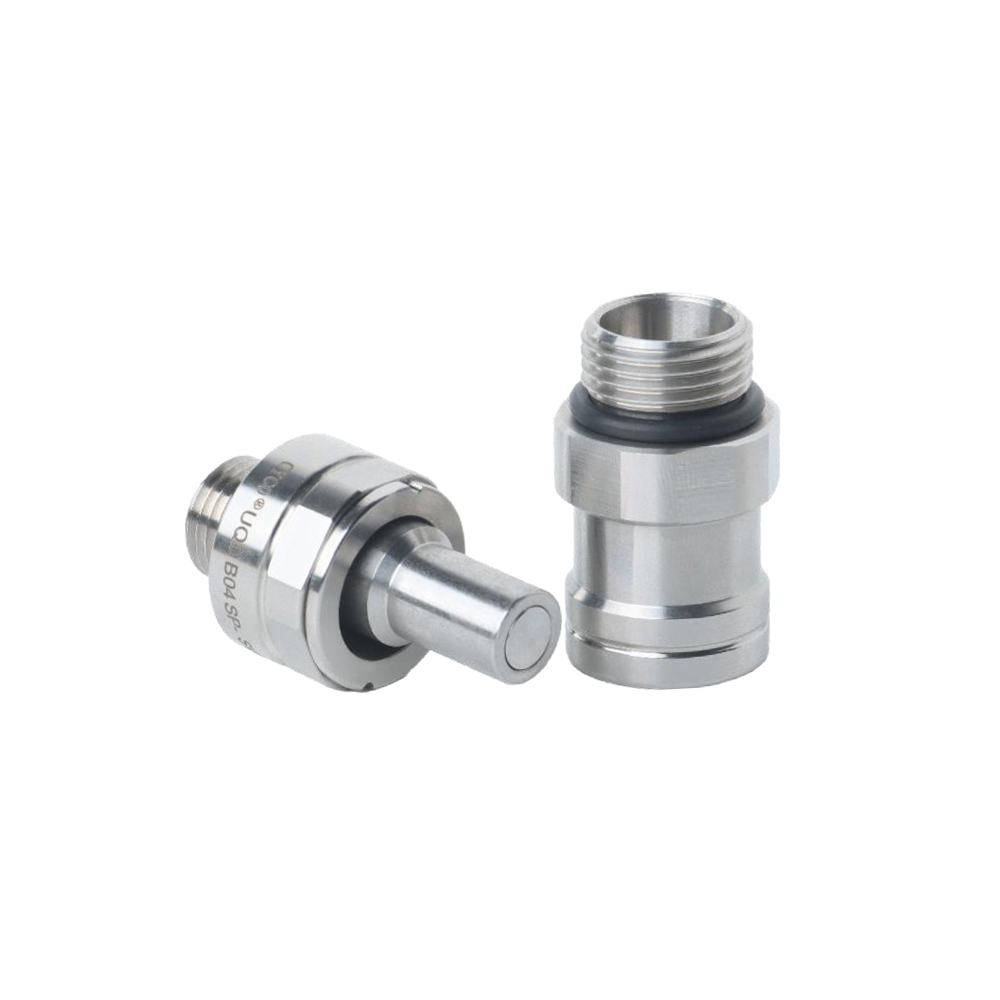

UQDB 系列快速接头专为数据中心、服务器机房和其他关键环境中的流体冷却系统而设计。它具有安全的锁定机制、高耐用性和出色的密封性能，可确保可靠且无泄漏的运行。非常适合精确高效的液体冷却应用。
| 有效通经 | DN2~8 |
|---|---|
| 本体材质 | 316不锈钢 |
| 工作压力 | 0~20bar |
| 机械寿命 | 5000次 |
| 工作温度 | -40℃~+125℃ |
| 适用流体 | 去离子水, 水丙二醇, 水乙二醇, 纯净水 |
UQDB 液冷快速接头专为液冷循环系统设计，可实现流体管路的快速连接与断开，从而有效提升设备维护效率并降低流体泄漏风险。该系列产品广泛应用于服务器液冷系统、数据中心、储能设备、工业冷却设备、新能源汽车、电力电子及高性能计算领域。
凭借高精度结构设计和优质密封元件，UQDB液冷快速接头即使在高频插拔循环下也能保持稳定的密封性能，确保液冷系统的长期安全运行。
液冷系统中不可或缺的关键部件，用于实现冷却液管路的快速连接与断开，是系统运行的基础。
支持带压插拔，无需停机即可维护设备，极大缩短MTTR（平均修复时间），保障算力持续在线。
双重密封结构设计，确保连接过程中的绝对密封性，有效防止冷却液泄漏，保护昂贵的核心电子设备。
| 产品型号 | 尺寸 (in) | 等效通径 (mm) | 额定流量 (ipm) | 额定流量 (gpm) | Cv |
|---|---|---|---|---|---|
| UQDB02 | 1/8″ | 3 | 2.37 | 0.6 | 0.3 |
| UQDB04 | 1/4″ | 5 | 8.50 | 2.2 | 1.16 |
| UQDB06 | 3/8″ | 7 | 12.72 | 3 | 2.17 |
| UQDB08 | 1/2″ | 10 | 23.56 | 6.2 | 3.82 |
| 产品型号 | 单位 | UQDB02 | UQDB04 | UQDB06 | UQDB08 |
|---|---|---|---|---|---|
| 最大插合力 | (N) | 50 | 60 | 75 | 100 |
| (lbf) | 11.24 | 13.49 | 16.86 | 22.48 | |
| 最小爆破压力 | (bar) | 60 | 60 | 60 | 60 |
| (psi) | 870 | 870 | 870 | 870 | |
| 最大工作压力 | (bar) | 22.5 | 22.5 | 22.5 | 22.5 |
| (psi) | 326 | 326 | 326 | 326 | |
| 机械寿命 | (cycles) | 5000 | 5000 | 5000 | 5000 |
| 泄漏量 | cc.max | 0.01 | 0.015 | 0.02 | 0.04 |
| 泄露率 | pa.m³/s | 1×10-6 | 1×10-6 | 1×10-6 | 1×10-6 |
| 产品型号 | 产品编号 | 末端接口螺纹 | Ø | L1 | L2 | H/六方对边 | L |
|---|---|---|---|---|---|---|---|
| UQDB02 | CYUQDB02-SPSW09ER CYUQDB02-SPSW09EB |
7/16-20 UNF-2A | 20 | 27 | 10 | 19 | 36.4 |
| UQDB04 | CYUQDB04-SPSW11ER CYUQDB04-SPSW11EB |
9/16-18 UNF-2A | 25.4 | 35.4 | 10 | 24 | 44.6 |
| UQDB06 | CYUQDB06-SPSW12ER CYUQDB06-SPSW12EB |
3/4-16 UNF-2A | 28.4 | 38.9 | 10 | 27 | 48.1 |
| UQDB08 | CYUQDB08-SPSW13ER CYUQDB08-SPSW13EB |
7/8-14 UNF-2A | 31.4 | 42.9 | 12.5 | 30 | 52.1 |
| 产品型号 | 产品编号 | 末端接口螺纹 | Ø | L1 | L2 | H /六方对边 |
|---|---|---|---|---|---|---|
| UQDB02 | CYUQDB02-SPSW09ER CYUQDB02-SPSW09EB |
9/16-18 UNF-2A | 20 | 23.62 | 11.5 | 17 |
| UQDB04 | CYUQDB04-SPSW11ER CYUQDB04-SPSW11EB |
3/4-16 UNF-2A | 23 | 28.5 | 11 | 19 |
| UQDB06 | CYUQDB06-SPSW12ER CYUQDB06-SPSW12EB |
7/8-14 UNF-2A | 28 | 31.75 | 12.5 | 24 |
| UQDB08 | CYUQDB08-SPSW13ER CYUQDB08-SPSW13EB |
1-1/16-12 UNF-2A | 31 | 35.56 | 14 | 27 |
